一．?主要用途：
本系列跑偏開關通過檢測膠帶機的跑偏狀態發出信號，實現膠帶機的自動報警和停機。

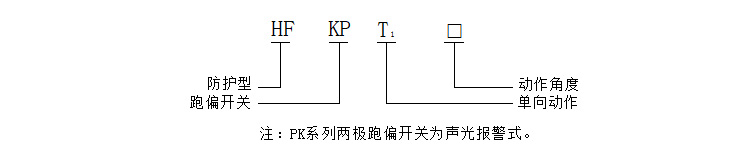

?二.型號及含義：
三.主要技術指標：
1.?接點容量：?AC380V ? 10A
2.?絕緣電壓：AC1000V歷時1分鐘
3.?使用壽命：開關可靠動作10萬次
型號 | 作用力 | 觸點數量 | 開關動作角度 | 重量kg | 防護等級 | |||
常開 | 常閉 | 1級 | 2級 | 極限角 | ||||
HFKPT1-12-30 | 20-70N | 2 | 2 | 12o | 30o | 75o | 1.5 | IP65 |
HFKPT1-10-45 | 20-70N | 2 | 2 | 10o | 45o | 75o | 1.5 | IP65 |
HFKPT1-20-35 | 20-70N | 2 | 2 | 20o | 35 | 75o | 1.5 | IP65 |
四.?外型結構

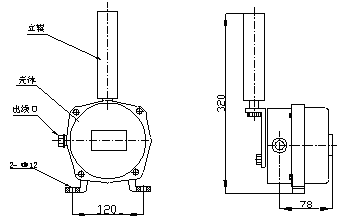

外型結構見圖（1）
五.?工作原理
HFKPT1系列兩極跑偏開關的工作過程是輸送機膠帶跑偏時，膠帶觸碰開關立輥，當立輥偏轉至I級動作角度時，I級開關動作，并輸出信號報警。如膠帶繼續跑偏使開關的立輥達到Ⅱ級動作角度時，Ⅱ級開關發出停機信號，如將其接至控制線路中即可實現自動停機。
六.?安裝與接線

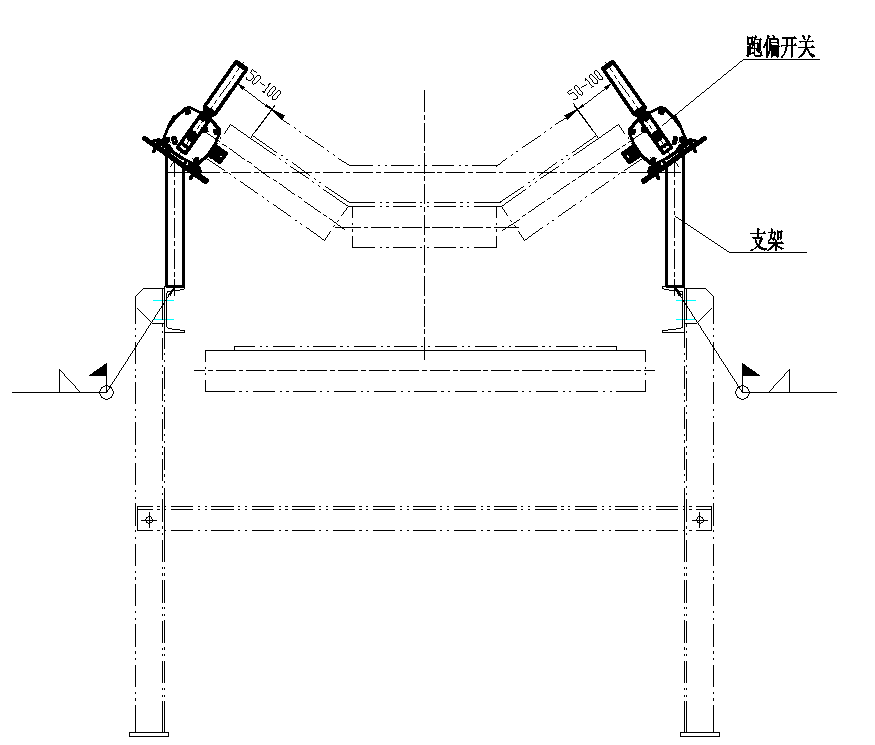

（1）安裝方法
1.跑偏開關應安裝在膠帶機兩側，其位置應使立輥與膠帶邊平面垂直，且應保證帶邊位于立輥的1/4-1/3處為宜。
2.立輥與膠帶邊距離1般應處在膠帶自然跑偏量加50～10mm為宜。
3．跑偏開關成對安裝在頭、尾、中間三個位置，一般長度為100米的膠帶安裝三對為宜。
4．將安裝支架用電焊或螺栓固定在膠帶機的機架上后，用螺栓將跑片開關緊固在安裝支架上即可。見
5. 為達到標準的防護等級，請使用直徑10mm電纜接線。

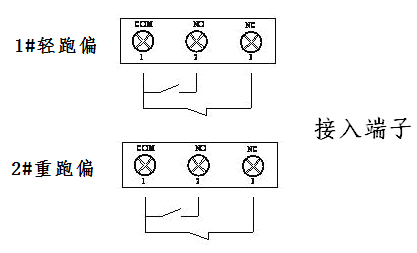

七．接線原理圖
八.?定貨須知
1.定貨時請注明產品型號，名稱及數量。
2.如用戶需要安裝支架，定貨時請注明膠帶機型號、槽角及帶寬。
例如：HFKPT1-12-30型兩極跑偏開關10臺；安裝支架10個；帶寬1米、槽角30°
